Relais et convertisseurs LoRaWAN

Contrôlez vos relais avec une faible latence et transformez vos capteurs industriels en capteurs sans fil.

Découvrir

Technologie de pointe

Des contrôleurs LoRaWAN et des convertisseurs LoRa qui repoussent les limites de l'IoT industriel.

SE

Fiabilité Suédoise

Des années d'expérience en électronique haute vitesse garantissent des produits robustes et performants.

Normes Européennes

Conformité rigoureuse aux normes de l'UE, assurant la qualité et la sécurité de chaque solution proposée.

Flexibilité et efficacité

Avec une alimentation flexible, une lecture à distance sur LoRaWAN et des caractéristiques adaptées, nos solutions offrent une efficacité maximale.

DNIL Electronics

DNIL Electronics, fort de son expertise suédoise, excelle dans la conception de cartes électroniques complexes et propose des solutions LoRaWAN innovantes.

Avec son siège en Suède, DNIL Electronics s'impose comme un leader dans la conception de cartes électroniques complexes à haute vitesse. Fort de nombreuses années d'expérience, nous nous engageons à fournir des solutions LoRaWAN de pointe qui répondent aux exigences les plus strictes de l'IoT industriel.

Nos contrôleurs LoRaWAN, tels que les LR210 et LR260, offrent une commutation de relais efficace et une connectivité optimale grâce à la classe C du protocole LoRaWAN. De même, le convertisseur analogique LoRaWAN LSi210 permet la conversion sans fil de capteurs industriels standard. Chez DNIL Electronics, la fiabilité suédoise est au cœur de chaque produit, assurant des performances exceptionnelles et une conformité aux normes européennes les plus strictes.

Découvrir nos produits

Relais LoRaWAN 

LR210 / LR260

Contrôleurs de relais LoRaWAN

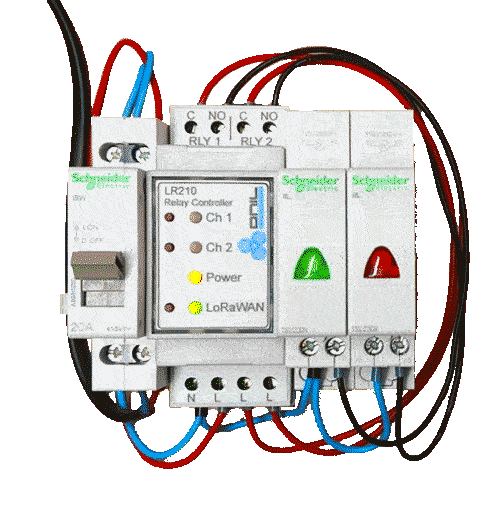

LR210 et LR260 sont des contrôleurs de relais LoRaWAN à montage sur rail DIN permettant le contrôle indépendant de deux canaux de relais entièrement isolés. En implémentant la classe C du protocole LoRaWAN, les LR210 et LR260 sont capables d'effectuer des commutations de relais avec une faible latence puisque le lien entre le Cloud et l'appareil est toujours activé.

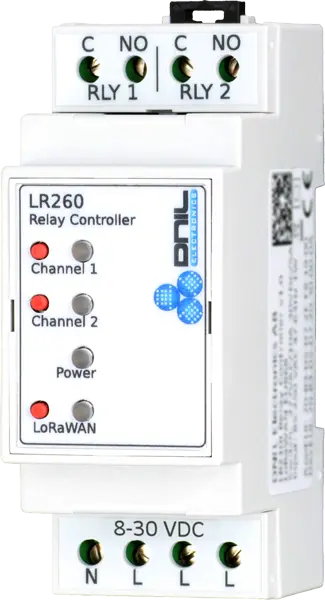

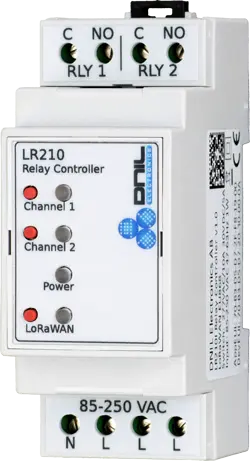

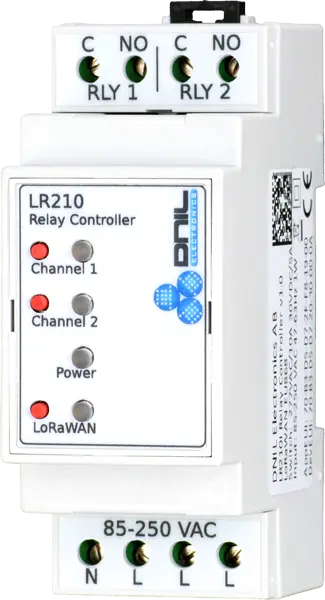

Le LR210 est alimenté directement sur secteur tandis que le LR260 dispose d'une alimentation DC 8‑30V. Les deux versions sont dotées d'une LED indiquant l'état de l'alimentation, du réseau LoRaWAN et des relais. Les boutons utilisateur permettent le contrôle manuel du relais, l'activation LoRaWAN et le contrôle de la réinitialisation.

Simplicité et performance

Maîtrisez vos relais avec précision et fiabilité grâce aux contrôleurs LR210 / LR260 de DNIL Electronics.

Données techniques

Caractéristiques des relais
  • Matériau du contact : Alliage d'argent (sans Cadnium)
  • Courant nominal : 10A
  • Tension max : 277 VAC, 30 VDC
  • Courant max : 10A AC, 5A DC
  • Durabilité : 100 000 opérations 5A 30 VDC, 25 000 opérations 10A 250 VAC
  • Dimensions : 90 mm x 36 mm
  • Résistance du contact : max 100mΩ
  • Tension d'isolement : 4000 VAC
LoRaWAN
  • Fréquence : 868MHz (région EU868) version 1.0.2
  • Puissance de sortie : 14dBm

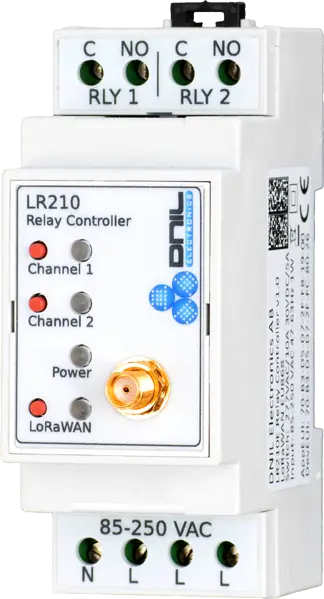

  • Antenne : Intégré ou externe avec connecteur SMA
  • Mode d'activation : OTAA (Over The Air Activation), ABP sur demande
  • Sécurité : Co-processeur cryptographique matériel pour un stockage sécurisé des clés. FW crypté.
Alimentation du LR210
  • Tension d'entrée : 85 à 250 VAC
  • Fréquence d'entrée : 47 à 63 Hz
  • Puissance d'entrée : 1W (max)
  • Tension d'isolation : 4000 VAC
Alimentation du LR260
  • Plage de tension d'entrée : 8 à 30 VDC
  • Puissance d'entrée : 1W (max)
  • Protection contre la surtension et l'inversion de polarité
Environnement
  • Temp. de fonctionnement : -30°C à +55°C
  • Hum. de fonctionnement : Max 85% RH (sans condens.)
  • Classe d'utilisation : utilisation intérieure, ° de pollution 2
  • Température de stockage : -40°C à +85°C
  • Altitude : 0 à 2000m
Déclaration de conformité UE

Les LR210 et LR260 sont conformes aux normes harmonisées suivantes :

  • EMC 2014/30/EU (SS-EN 55032:2015, SS-EN IEC 61000-6 -1 -2 -3 -4).
  • LVD 2014/35/EU (IEC 62368-1:2018).
  • RED 2014/53/EU (EN 300 220-1, EN 300 220-2, EN 301 489-1, EN 301 489-3).
  • RoHS 2002/95/EG.
Où acheter ?

Modernisez votre infrastructure

Avec DNIL Electronics débloquez le potentiel de votre entreprise en intégrant nos solutions IoT. Améliorez l'efficacité opérationnelle et optimisez les processus métier.

Trouver un revendeur

Convertisseur analogique LoRaWAN 

LSi210

Convertisseur analogique LoRaWAN

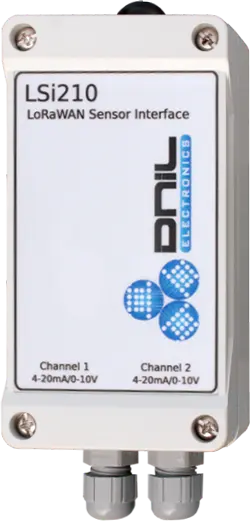

Le LSi210 de DNIL Electronics prend en charge la lecture à distance via LoRaWAN en utilisant des capteurs industriels standard avec une sortie de 4‑20mA ou de 0‑10V. Deux canaux entièrement indépendants peuvent être configurés pour des lectures analogiques de capteurs avec une sortie de 4‑20mA ou de 0‑10V. Chaque canal peut également être configuré en tant qu'entrée numérique capable de détecter l'ouverture ou la fermeture de commutateurs.

Le LSi210 alimente les capteurs avec une alimentation intégrée de 24V à l'aide de deux piles CR123A faciles à trouver. Selon l'intervalle de lecture du capteur, il peut fonctionner entièrement de manière autonome sur batterie pendant plus de 5 ans. En option, le LSi210 peut également fonctionner sur une alimentation externe de 6 à 24V si disponible.

Caractéristiques

  • Alimentation :
    • Source d'alimentation de capteur configurable intégrée de 12 ou 24V.
    • Alimentation flexible utilisant soit des piles CR123A remplaçables, soit une source de courant continu externe.
  • Prise en charge de l'interface de données "P1" vers les compteurs électriques intelligents.
  • Deux canaux d'entrée de capteur, chacun configurable pour des capteurs de 4-20mA ou de 0-10V.
  • Bouton et capteur magnétique pour déclencher des cycles de capteur supplémentaire.
  • Indicateurs : LED d'état interne.
  • Programmable via liaison descendante LoRa.
  • Version LoRa : EU868 1.0.2 Classe A.
  • Antenne LoRa interne.

Fonctionnement de l'appareil

Il existe des capteurs pour des applications variées provenant d'un grand nombre de fournisseurs, de nombreux capteurs sont équipés d'une interface standard telle qu'une sortie de courant de 4‑20mA ou une sortie de tension de 0‑10V. Le LSi210 de DNIL Electronics permet de lire la sortie de tels capteurs et de transmettre le résultat via un réseau LoRaWAN, convertissant ainsi efficacement ces capteurs en capteurs sans fil. De plus, en utilisant la source d'alimentation intégrée dans le LSi210, les capteurs peuvent être alimentés par des piles, créant ainsi une solution où des capteurs standard peuvent être déployés dans des emplacements sans nécessiter d'alimentation secteur.

LSi210 fonctionne selon un calendrier périodique appelé intervalle de mesure, allant généralement de 15 minutes à 24 heures. À chaque intervalle, un cycle de capteur est effectué au cours duquel le LSi210 se réveille et active la sortie de tension aux bornes des deux interfaces de capteur simultanément. Après un court délai configurable, généralement dans la plage de la sous-seconde, les signaux de sortie des capteurs résultants sont échantillonnés par des convertisseurs analogique-numérique internes du LSi210. Ensuite, la sortie de tension est désactivée et les résultats sont transmis via un réseau LoRaWAN. La source d'alimentation est soit deux piles au lithium CR123A internes, soit en option LSi210 peut être alimenté à partir d'une source de courant continu externe.

Pour faciliter les tests d'installation, des cycles de capteur supplémentaires peuvent être déclenchés soit via un bouton interne, soit en utilisant un petit aimant à l'extérieur du boîtier. Le bouton peut également être utilisé pour activer une alimentation de capteur constante pendant jusqu'à 4 minutes également pour faciliter l'installation et la configuration du capteur. LSi210 est un appareil de classe A LoRaWAN prenant en charge le fonctionnement dans la bande EU868, l'intervalle de mesure et d'autres paramètres de configuration pouvant être modifiés via des commandes de liaison descendante LoRa.

Où acheter ?

Questions fréquemment posées

Découvrez les réponses aux questions les plus courantes sur les produits et services de DNIL Electronics. Trouvez des informations précises sur la technologie LoRaWAN, les contrôleurs de relais LR210 / LR260, le convertisseur analogique LoRaWAN LSi210 et bien d'autres sujets pertinents pour vos besoins en IoT.
